3. iptables-Grundlagen

Was iptables ist habe ich schon in der Einführung besprochen. In diesem Abschnitt werde ich ihnen nun die Grundlagen zu iptables erklären. Der Aufbau von iptables besteht aus Tabellen, Ketten und Regeln. Die Tabellen beinhalten mehrere Ketten und diese widerrum mehrere Regeln.

3.1 Regeln

Mit einer Regel wird entschieden was mit einem Paket passieren soll. Jede besitzt bestimmte Parameter nach denen sie überprüft ob die Informationen eines Paketes auf sie zutreffen. Wenn die Parameter zutreffend sind, wird das Paket meist an ein neues Ziel verwiesen oder es wird eine Methode angewandt. Für die Bearbeitung der Pakete gibt es mehrere Ziele und Methoden (policy). Häufig benutzte sind:
  • ACCEPT: das Paket kann passieren
  • REJECT: das Paket wird zurückgewiesen und ein Fehlerpaket wird gesendet
  • LOG: schreibt einen Eintrag in die syslog
  • DROP: das Paket wird ignoriert und keine Antwort gesendet
  • REDIRECT: die Ziel-Adresse des Paketes wird hiermit so verändert, dass es zum lokalen Rechner gesendet wird
  • MASQUERADE: die Quell-Adresse des Paketes wird durch die IP-Adresse der Schnittstelle ersetzt, auf dem es den Rechner verlässt
Regeln sind die Glieder der Kette.

3.2 Ketten

Die Ketten sind eine Sammlung von Regeln. D.h. das jede Kette mehrere Regeln besitzen kann um ein Paket durchzulassen oder zu blockieren. Es sind fünf Typen von Standardketten vorhanden. Manche dieser Ketten werden von allen Paketen und einige nur, je nachdem welches Ziel sie haben, durchlaufen. Die Regeln einer Kette werden nacheinander abgearbeitet und wenn eine zutrifft, ist die Bearbeitung in dieser Kette beendet (es gibt Ausnahmen):
Die Ketten INPUT, FORWARD und OUTPUT besitzen immer eine Standardregel. Diese wird dann angewandt, wenn keine der in der jeweiligen Kette vorhandenen Regel zutrifft oder keine Regel vorhanden ist. In den Ketten PREROUTING und POSTROUTING können nur Pakete manipuliert (mangle und/oder nat), nicht jedoch gefiltert werden. Zu den vorhandenen Ketten kann man noch benutzerdefinierte Ketten erstellen. Dazu kommen wir jedoch erst später.

3.3 Tabellen

Die Art der Verarbeitung von Netzwerkpaketen ist in verschiedene Tabellen unterteilt. iptables besitzt standardmäßig drei Tabellen: mangle, nat und filter. Die Tabelle mangle (übersetzt: zerhauen) ermöglicht es dem Kernel, Daten im Paket-Header zu verändern. NAT wird benutzt um interne und externe IP-Adressen zu übersetzen (= Network Adress Translation). Regeln in dieser Tabelle ändern die IP und/oder den Port des Ziels. Die Tabelle filter prüft alle für die Firewall ankommenden Pakete und entscheidet ob sie durchgelassen oder geblockt werden.

Jede dieser Tabellen besitzt nun mehrere Ketten:

3.4 Zusammenfassung Tabellen, Ketten und Regeln

Sie wissen nun grob was Tabellen, Ketten und Regeln sind. Im folgenden sehen sie ein Listing einer simplen filter-Tabelle. In der linken Spalte (fettmarkiert) stehen die Beschreibungen der Zeilen. Das ganze Listing ist die Tabelle filter. Sie enthält die Ketten INPUT, FORWARD und OUTPUT. Jede der Ketten hat im Moment die Standardregel ACCEPT. D.h. sie akzeptieren alle Pakete - wenn nicht eine vorhandene Regel dies verbietet. Nur die Kette INPUT besitzt eine Regel. Diese Regel ignoriert Ping-Anfragen.

Tabelle FILTER

Kette INPUT
Standardregel:    Chain INPUT (policy ACCEPT)
Überschrift:      target     prot opt source               destination
Regel:            DROP       icmp --  anywhere             anywhere

Kette FORWARD
Standardregel:    Chain FORWARD (policy ACCEPT)
Überschrift:      target     prot opt source               destination

Kette OUTPUT
Standardregel:    Chain OUTPUT (policy ACCEPT)
Überschrift:      target     prot opt source               destination

In diesem Beispiel wird die Ping-Anfrage bereits beim INPUT geblockt. Hierdurch werden keine weiteren Regeln verarbeitet - das Paket ist ja weg. Wenn man nun die Methode von DROP auf ACCEPT ändert wird es in der Kette INPUT akzeptiert und noch die Kette OUTPUT abgearbeitet.

3.5 Ablaufreihenfolge

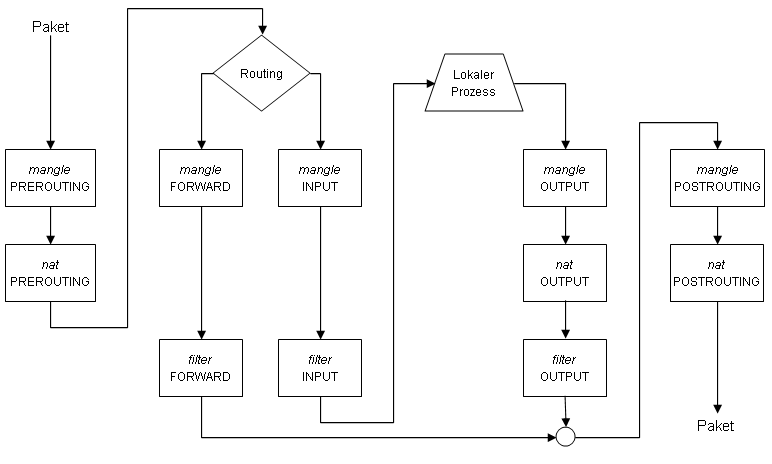

Nun stellt sich die Frage in welcher Reihenfolge ein Paket die Tabellen und Ketten durchläuft? Dies soll die folgende Abbildung erläutern (in der ersten Zeile steht immer der Name der Tabelle und in der zweiten der Name der Kette):




Ein Paket passiert noch vor einer Routing-Entscheidung die PREROUTING-Ketten. Und zwar zuerst die der Tabelle mangle (Daten im Paket-Header können verändert werden) und dann die Kette der Tabelle nat (IP-Adressen können verändert werden). Dann wird vom Routing entschieden ob es für einen lokalen Dienst (z.B. Mailabruf, Samba-Freigabe usw.) auf dem Rechner bestimmt ist oder ob es 'geforwarded' wird. Es werden also entweder die Ketten FORWARD oder, nacheinander, die Ketten INPUT und OUTPUT passiert. Danach kommt noch, egal wie gerouted wurde, die Kette POSTROUTING.
Nun erkennt man auch, dass sich eine Regel in der Kette INPUT nicht auf ein Paket auswirkt das 'geforwardet' wird und umgekehrt. Regeln in den PRE- und POSTROUTING-Ketten werden jedoch auf alle Pakete angewandt.
Wenn Sie nun noch Verständnisprobleme haben, sollten sie sich das Bild ausdrucken und Kapitel 3 noch einmal durchlesen.

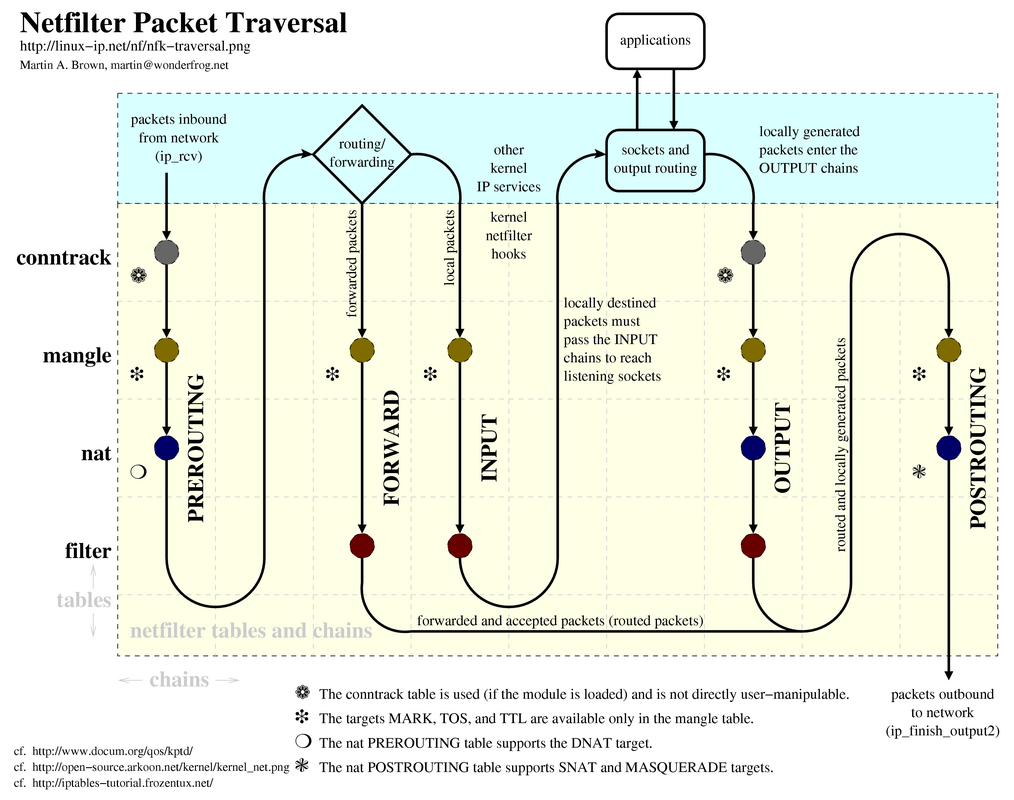

Anm.: für diejenigen, denen diese Abbildung nicht ausreicht, hier noch eine Detailreichere von Mark A. Brown (Homepage: http://linux-ip.net). Ich habe mich an diesem orientiert und es ein wenig 'abgespeckt'.

3.6 Regelverarbeitung

In welcher Reihenfolge die Tabellen und Ketten abgearbeitet werden wissen sie nun. Wie aber werden Regeln abgearbeitet? Beim Erstellen von Regeln bekommen diese eine fortlaufende Nummer und werden anhand derer nacheinander abgearbeitet. Wenn nun eine Regel zutrifft wird die Verarbeitung in der entsprechenden Kette beendet.

Ich erkläre das ganze noch einmal an einem Beispiel:
Daran sehen sie wie wichtig die korrekte Reihenfolge der Regeln ist, da sie sich auch gegenseitig aufheben können oder ein blockieren nichts bringt wenn vorher akzeptiert wurde.
